PP多孔懸浮球填料通過等離子體表麵處理有什麽變化
文章導讀：PP（聚丙烯）多孔懸浮球填料是水處理、生物反應等領域常用的功能性材料，其核心優勢在於多孔結構帶來的大比表麵積和懸浮性，但原生 PP 材料存在表麵能低、親水性差、化學惰性強等缺陷，限製了其對微生物的附著、汙染物的吸附等核心功能。
PP（聚丙烯）多孔懸浮球填料是水處理、生物反應等領域常用的功能性材料，其核心優勢在於多孔結構帶來的大比表麵積和懸浮性，但原生 PP 材料存在表麵能低、親水性差、化學惰性強等缺陷，限製了其對微生物的附著、汙染物的吸附等核心功能。通過等離子體表麵處理，可在不破壞 PP 本體性能（如機械強度、耐化學性）的前提下，實現表麵特性的精準調控，具體變化主要體現在以下 4 個維度：
微觀粗糙化：等離子體中的高能粒子（如離子、電子、自由基）轟擊 PP 表麵，打破表麵分子鏈，形成微米級甚至納米級的溝槽、凹陷或凸起，使表麵從 “平滑” 變為 “凹凸不平” 的粗糙結構。
孔道界麵優化：對於球體內的多孔通道，等離子體可滲透至孔道內壁，對原本光滑的孔壁進行刻蝕，進一步增大孔道內的比表麵積（通常可提升 10%-50%，具體取決於處理參數）。
這種物理形態的變化，相當於在宏觀多孔結構的基礎上，疊加了 “微觀多孔” 的次級結構，為微生物定植、汙染物吸附提供了更多物理錨定位點。
引入親水性基團：通過選擇不同的等離子體工作氣體（如氧氣、空氣、水蒸氣），可在 PP 表麵生成大量極性官能團，例如：
羥基（-OH）、羧基（-COOH）：提升表麵親水性和化學反應活性；
羰基（-C=O）、醚鍵（-C-O-C-）：增強與極性分子的氫鍵作用。
可控調節官能團密度：通過調整等離子體功率、處理時間、氣體氛圍，可精準控製表麵極性官能團的種類和數量（例如，氧氣等離子體側重生成 - OH 和 - COOH，氨氣等離子體可引入氨基 - NH₂）。
這種化學組成的變化，徹底改變了 PP 表麵的 “惰性” 本質，使其從 “疏水非極性” 轉變為 “親水極性”，為後續的生物相容性提升、吸附性能優化奠定化學基礎。
親水性大幅增強
原生 PP 的水接觸角通常在 90° 以上（典型值 95°-105°），屬於典型疏水材料，在水溶液中易團聚、不易分散，且微生物難以附著。
等離子體處理後，接觸角可降至 60° 以下，甚至低至 30°-40°（親水狀態），使填料能快速均勻分散在水中，避免因疏水團聚導致的 “局部功能失效”（如局部微生物濃度過低、汙染物無法接觸孔道）。
表麵結合力顯著提高
原生 PP 表麵能極低（約 30 mN/m），與其他物質（如微生物、吸附劑塗層、功能性膜層）的結合力弱，易出現 “微生物脫附”“塗層脫落” 等問題。
處理後表麵能可提升至 40-60 mN/m，通過粗糙化的 “機械錨定效應” 和極性官能團的 “化學結合效應”，顯著增強與微生物胞外聚合物（EPS）、極性汙染物（如重金屬離子、染料分子）的結合強度，減少功能層脫落或物質脫附的風險。
生物載體性能優化：
粗糙化表麵和極性官能團為微生物（如硝化菌、反硝化菌）提供了更穩定的定植環境，微生物附著量可提升 20%-60%，且形成的生物膜更致密、不易脫落；同時，親水分散性確保填料在反應器內均勻分布，避免 “死區”（無微生物區域），提高汙水淨化效率（如 COD 去除率、氨氮降解率可提升 10%-25%）。
吸附性能增強：
對於用於汙染物吸附的 PP 懸浮球，等離子體引入的極性官能團（如 - COOH、-OH）可通過螯合、氫鍵等作用，增強對極性汙染物（如 Cu²⁺、Cr⁶⁺等重金屬離子，或偶氮染料等有機汙染物）的吸附選擇性和吸附容量，吸附量通常可提升 30%-80%；同時，微觀粗糙化的表麵進一步增大了吸附位點密度。
抗汙損性能提升：
部分特定等離子體處理（如引入抗菌性官能團的氮氣 / 氬氣混合等離子體）可在表麵形成 “抗生物汙垢” 層，減少有害菌過度繁殖導致的孔道堵塞，延長填料的使用壽命（通常可從 6-12 個月延長至 12-24 個月）。
親，如果您對等離子體表麵處理機有需求或者想了解更多詳細信息，歡迎點擊妖精视频大全免费的在線客服進行谘詢，或者直接撥打全國統一服務熱線400-816-9009，妖精视频大全免费恭候您的來電！

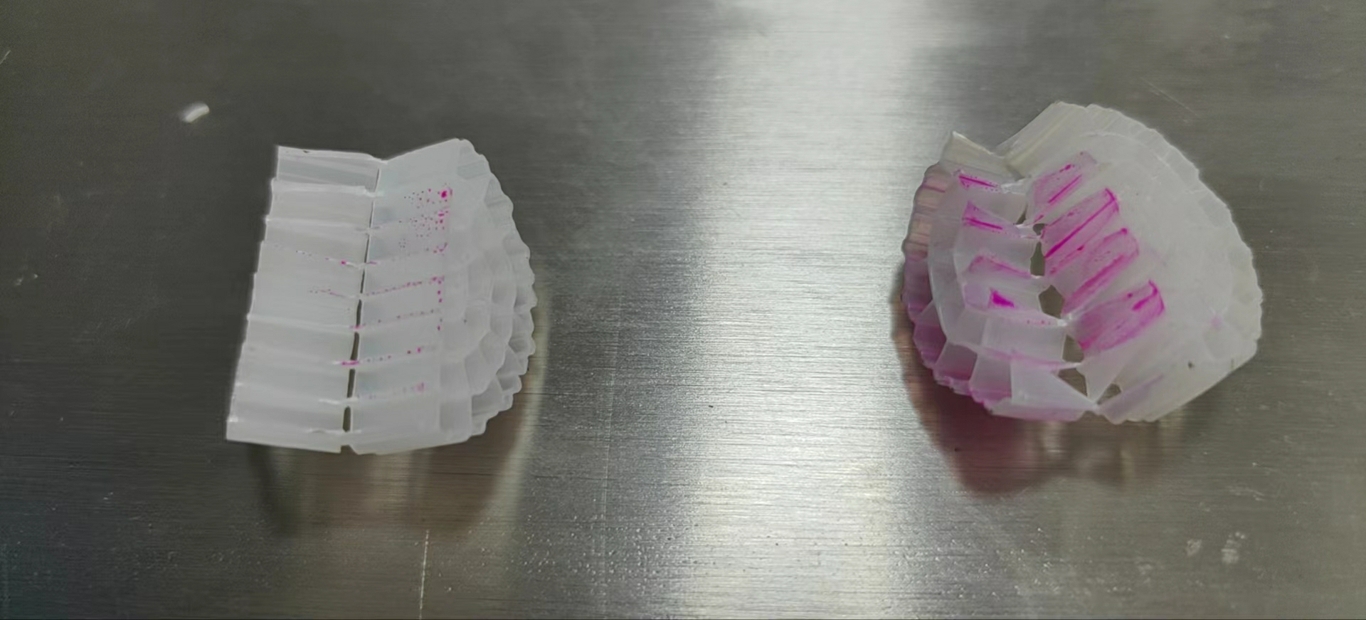

一、表麵物理形態：從 “光滑惰性” 到 “粗糙多孔”
原生 PP 多孔懸浮球的表麵（包括孔道內壁）相對光滑，僅依靠宏觀多孔結構提供有限的附著位點。等離子體處理通過 **“物理刻蝕” 效應 ** 改變表麵微觀形態：微觀粗糙化：等離子體中的高能粒子（如離子、電子、自由基）轟擊 PP 表麵，打破表麵分子鏈，形成微米級甚至納米級的溝槽、凹陷或凸起，使表麵從 “平滑” 變為 “凹凸不平” 的粗糙結構。
孔道界麵優化：對於球體內的多孔通道，等離子體可滲透至孔道內壁，對原本光滑的孔壁進行刻蝕，進一步增大孔道內的比表麵積（通常可提升 10%-50%，具體取決於處理參數）。
這種物理形態的變化，相當於在宏觀多孔結構的基礎上，疊加了 “微觀多孔” 的次級結構，為微生物定植、汙染物吸附提供了更多物理錨定位點。
二、表麵化學組成：從 “非極性” 到 “極性官能團富集”
PP 的分子結構為非極性的碳 - 碳（C-C）、碳 - 氫（C-H）鍵，表麵幾乎不含極性基團，導致其親水性差、與極性物質（如水中的汙染物、微生物分泌的極性胞外聚合物）的相互作用弱。等離子體處理通過 **“化學改性” 效應 ** 引入極性官能團：引入親水性基團：通過選擇不同的等離子體工作氣體（如氧氣、空氣、水蒸氣），可在 PP 表麵生成大量極性官能團，例如：
羰基（-C=O）、醚鍵（-C-O-C-）：增強與極性分子的氫鍵作用。
可控調節官能團密度：通過調整等離子體功率、處理時間、氣體氛圍，可精準控製表麵極性官能團的種類和數量（例如，氧氣等離子體側重生成 - OH 和 - COOH，氨氣等離子體可引入氨基 - NH₂）。
這種化學組成的變化，徹底改變了 PP 表麵的 “惰性” 本質，使其從 “疏水非極性” 轉變為 “親水極性”，為後續的生物相容性提升、吸附性能優化奠定化學基礎。
三、界麵性能：親水性、結合力顯著提升
表麵物理形態和化學組成的改變，直接體現在宏觀界麵性能的優化，這是等離子體處理最核心的 “功能性變化”：親水性大幅增強
原生 PP 的水接觸角通常在 90° 以上（典型值 95°-105°），屬於典型疏水材料，在水溶液中易團聚、不易分散，且微生物難以附著。
等離子體處理後，接觸角可降至 60° 以下，甚至低至 30°-40°（親水狀態），使填料能快速均勻分散在水中，避免因疏水團聚導致的 “局部功能失效”（如局部微生物濃度過低、汙染物無法接觸孔道）。
表麵結合力顯著提高
原生 PP 表麵能極低（約 30 mN/m），與其他物質（如微生物、吸附劑塗層、功能性膜層）的結合力弱，易出現 “微生物脫附”“塗層脫落” 等問題。
處理後表麵能可提升至 40-60 mN/m，通過粗糙化的 “機械錨定效應” 和極性官能團的 “化學結合效應”，顯著增強與微生物胞外聚合物（EPS）、極性汙染物（如重金屬離子、染料分子）的結合強度，減少功能層脫落或物質脫附的風險。
四、核心應用性能：針對性解決原生缺陷
PP 多孔懸浮球的核心用途是水處理生物載體（如 MBR 膜生物反應器、生物濾池）和汙染物吸附材料，等離子體處理帶來的表麵變化，最終轉化為應用性能的直接提升：生物載體性能優化：
粗糙化表麵和極性官能團為微生物（如硝化菌、反硝化菌）提供了更穩定的定植環境，微生物附著量可提升 20%-60%，且形成的生物膜更致密、不易脫落；同時，親水分散性確保填料在反應器內均勻分布，避免 “死區”（無微生物區域），提高汙水淨化效率（如 COD 去除率、氨氮降解率可提升 10%-25%）。
吸附性能增強：
對於用於汙染物吸附的 PP 懸浮球，等離子體引入的極性官能團（如 - COOH、-OH）可通過螯合、氫鍵等作用，增強對極性汙染物（如 Cu²⁺、Cr⁶⁺等重金屬離子，或偶氮染料等有機汙染物）的吸附選擇性和吸附容量，吸附量通常可提升 30%-80%；同時，微觀粗糙化的表麵進一步增大了吸附位點密度。
抗汙損性能提升：
部分特定等離子體處理（如引入抗菌性官能團的氮氣 / 氬氣混合等離子體）可在表麵形成 “抗生物汙垢” 層，減少有害菌過度繁殖導致的孔道堵塞，延長填料的使用壽命（通常可從 6-12 個月延長至 12-24 個月）。
親，如果您對等離子體表麵處理機有需求或者想了解更多詳細信息，歡迎點擊妖精视频大全免费的在線客服進行谘詢，或者直接撥打全國統一服務熱線400-816-9009，妖精视频大全免费恭候您的來電！
下一篇：沒有了 上一篇：妖精视频网页版機的工作原理是什麽?
蘇公網安備 32058302002178號
